Przepompownie

Ścieki bytowo-gospodarcze, Ścieki deszczowe, Ścieki przemysłowe, Wody drenażowe

Przepompownie AWAS jako jedno z wielu urządzeń technologiczne wchodzą w skład ciśnieniowych sieci kanalizacyjnych. Są to kompletne w pełni zautomatyzowane urządzenia, nie wymagające stałej obsługi, przeznaczone do pompowania medium w systemach kanalizacji grawitacyjno – ciśnieniowej lub ciśnieniowej.

AWAS oferuje dostawy kompletnych przepompowni, modernizację już istniejących obiektów wg swoich opracowań lub dostarczonych projektów.

Przepompownie zbiornikowe AWAS znajdują zastosowanie w systemach:

  • sieci kanalizacji sanitarnej dla ścieków komunalnych
  • sieci do odprowadzania wód opadowych – kanalizacja deszczowa
  • w procesach produkcyjnych do odprowadzania i przetłaczania wód technologicznych
  • na składowiskach odpadów w procesach utylizacji odcieków i ich przetłaczania

Ze względu na przeznaczenia, przepompownie dzielimy na:

  • przepompownie przydomowe – dla indywidualnych gospodarstw domowych
  • sieciowe – dla sieci kanalizacji sanitarnej
  • deszczowe – dla przetłaczania wód opadowych
  • w wykonaniu specjalnym – dla przemysłowych procesów technologicznych z indywidualnym poza standardowym wyposażeniem.

Zbiorniki przepompowni

Najczęściej wykonywane są:

  • z kręgów betonowych i żelbetowych z betonu wibroprasowanego B45 lub B55, wodoszczelnego, mrozoodpornego. Elementy zbiorników łączone są za pomocą uszczelek gumowych, zaprawy wodoodpornej lub klejów montażowych.
  • z polimerobetonu PMB – oferowane są jako kompletne monolityczne zbiorniki scalone z elementów prefabrykowanych.
  • z tworzywa sztucznego PEHD (polietylen wysokiej gęstości) – zbiorniki głównie stosowane do przydomowych przepompowni ścieków.
  • z laminatu (żywice syntetyczne zbrojone włóknem szklanym)
  • zbiorniki wykonane wg indywidualnych projektów (korpusy owalne, prostopadłościenne, zbiorniki wylewane), w tym także nietypowe projekty wraz z montażem na placu budowy. Zbiorniki wyposażone są we wszystkie niezbędne otwory technologiczne wraz z przejściami szczelnymi.

Zbiorniki wykonywane są w opcjach jako:

  • zbiorniki przejezdne lokalizowane w ciągach komunikacyjnych.
  • zbiorniki nieprzejezdne lokalizowane w terenach zielonych.

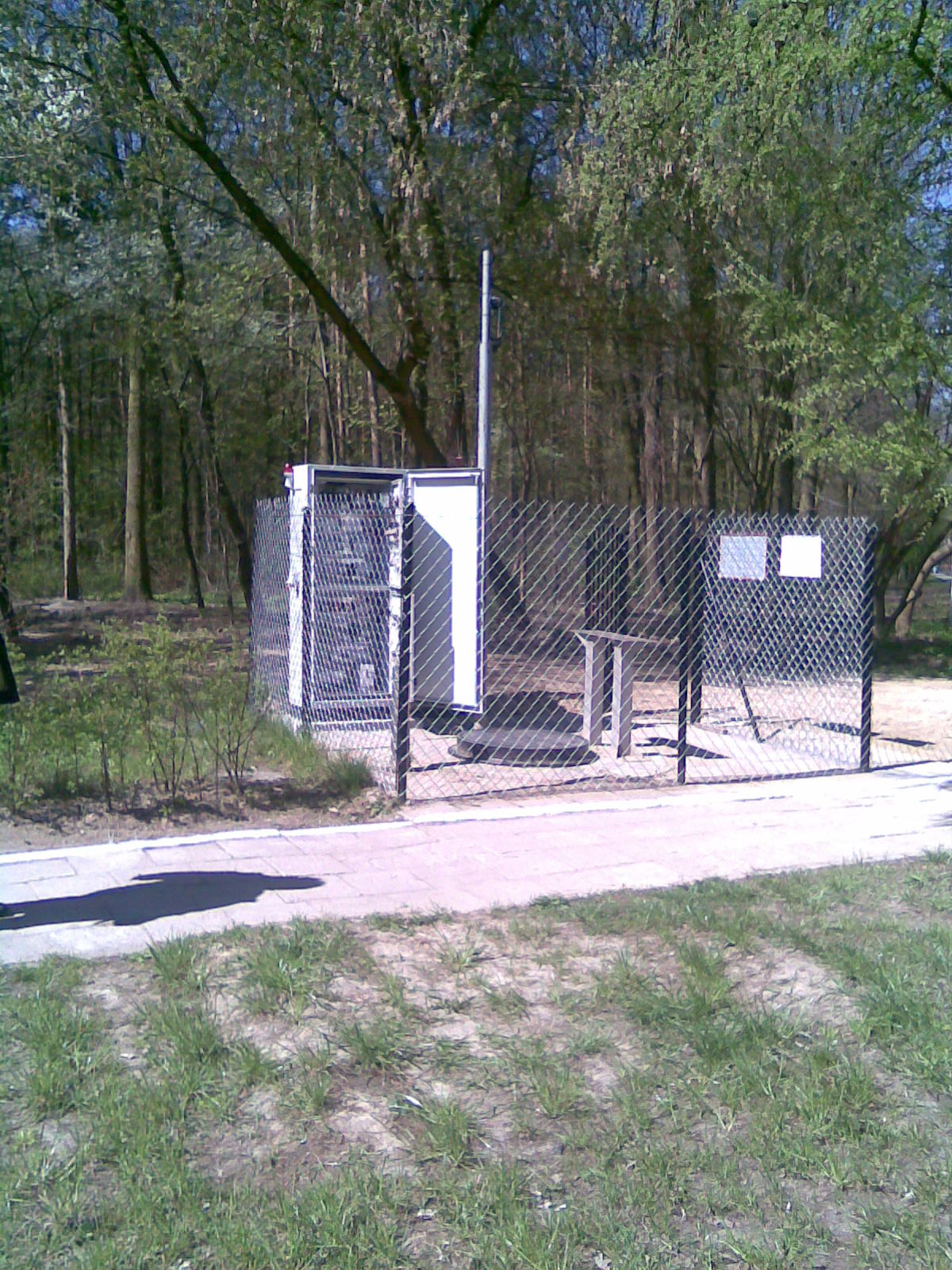

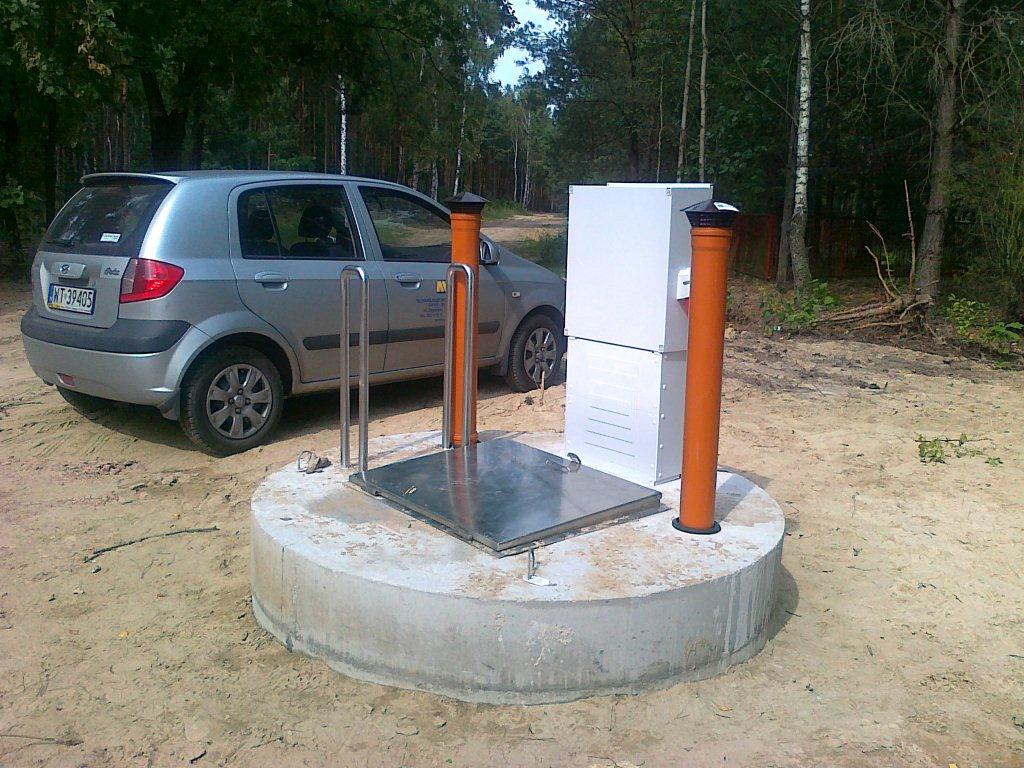

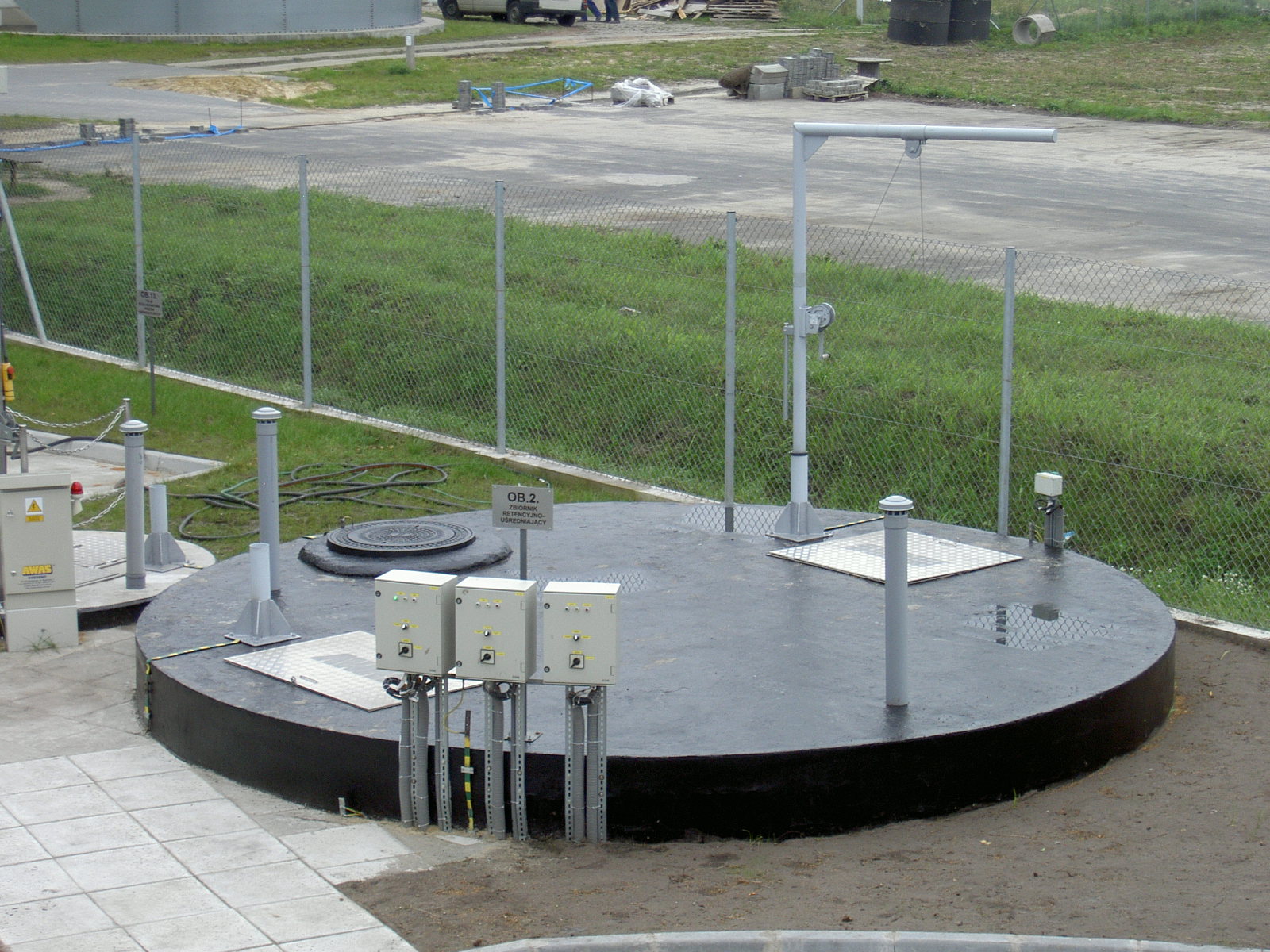

nr 2 nr 3 nr 4

Pompy

Przepompownie AWAS wyposażane są w pompy zatapialne wielu firm – zgodnie z sugestiami Projektanta, Inwestora lub Użytkownika.

W zależności od ilość zbudowanych pomp oferujemy zestawy:

  • jednopompowe – dla przepompowni przydomowych
  • dwupompowe – dla przepompownie sieciowych sanitarnych i deszczowych
  • trzy i wielopompowe – dla przepompowni w wykonaniach specjalnych

W zależności od rodzaju przetłaczanego medium oraz jego składu pompy wyposażone są w wirniki:

  • otwarte typu Vortex
  • kanałowe
  • z rozdrabniaczem

Zazwyczaj przepompownie wyposażone są w dwie pompy pracujące naprzemiennie – jedna pompa pracuje, a druga jako rezerwowa. W wypadku awarii jednej z pomp, druga pompa automatycznie przejmuje jej pracę. W projektach nietypowych ilość zabudowanych pomp może być większa.

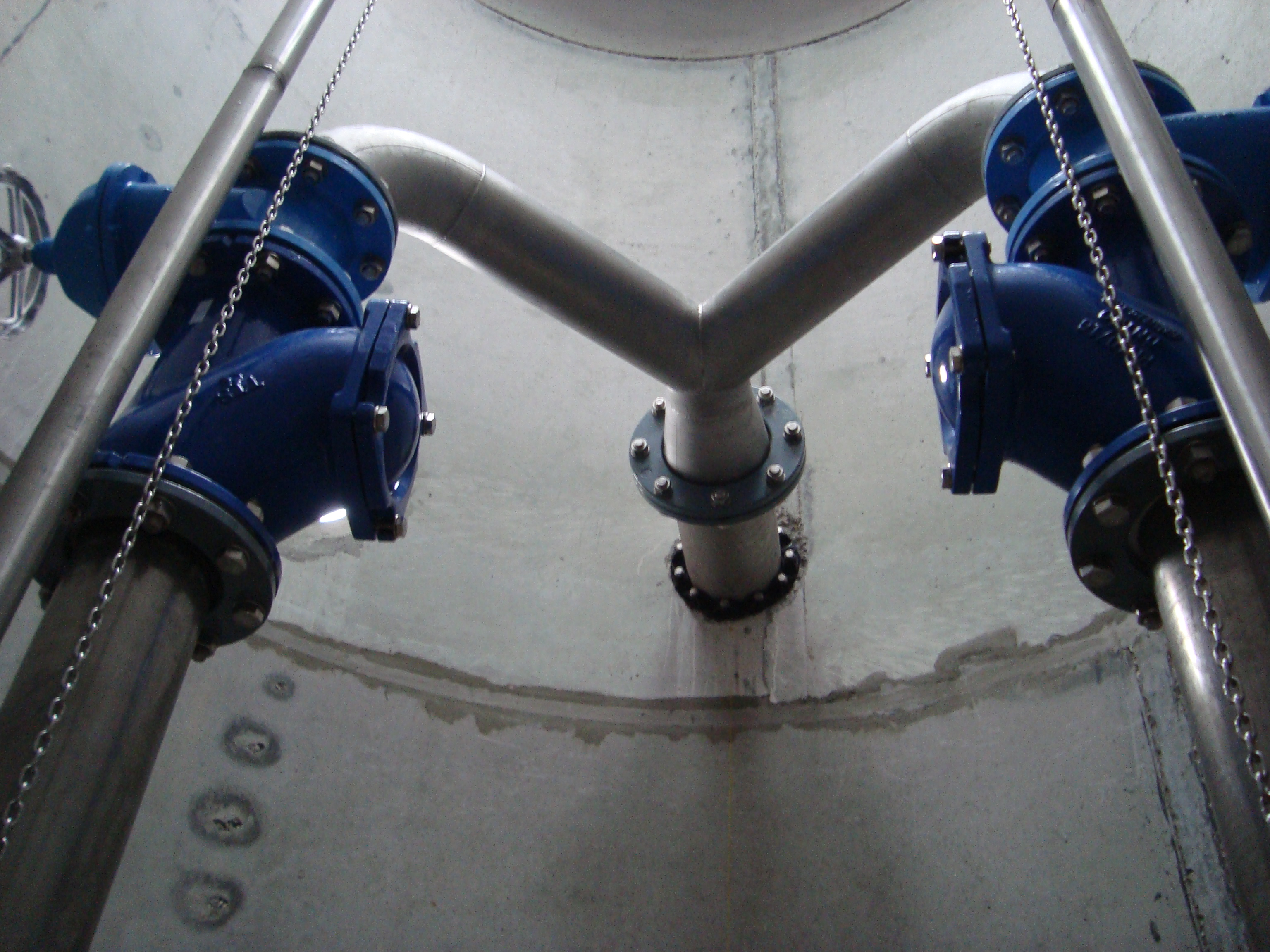

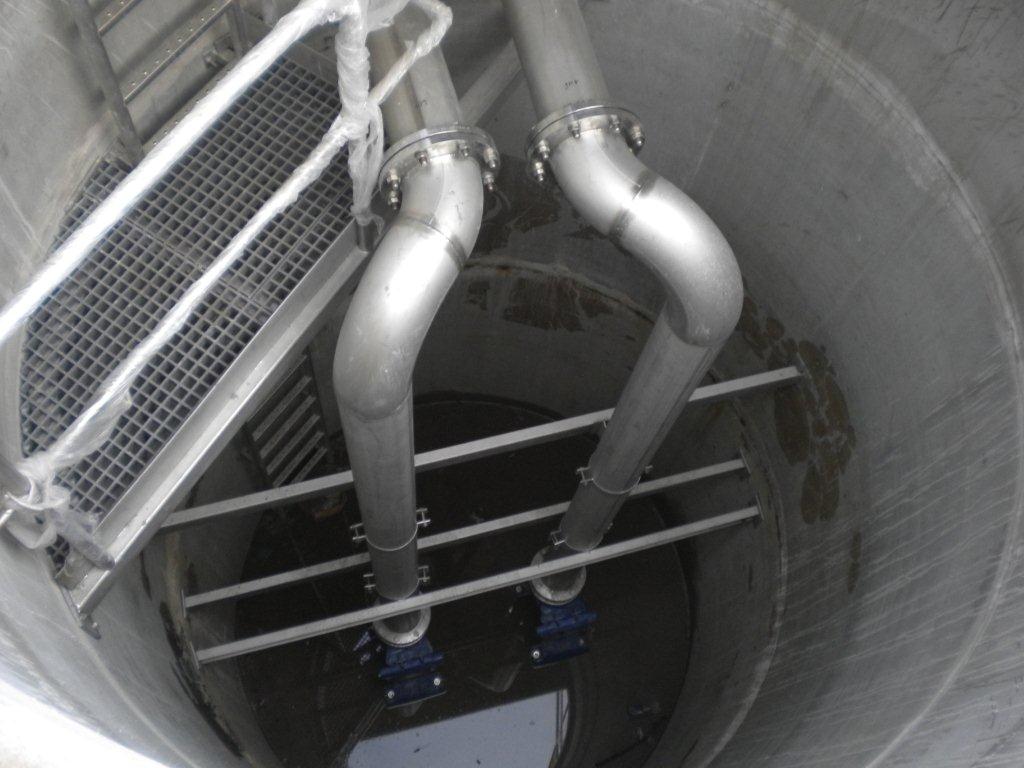

Piony tłoczne i wyposażenie

Orurowanie dla przepompownie oraz niezbędne wyposażenie wewnętrzne wykonywane jest gównie ze stali nierdzewnej.

Armatura zwrotna i zaporowa:

  • zasuwy miękkouszczelnione z klinem gumowanym
  • zasuwy nożowe
  • zawory zwrotne kulowe (proste, kolanowe)

Wyposażenie dodatkowe:

  • zasuwy wrzecionowe na wlocie ścieków
  • napędy do zasuw
  • kompensatory
  • zawory napowietrzająco – odpowietrzające
  • przepływomierze

Wykonanie materiałowe dla armatury – żeliwo szare lub sferoidalne.

nr 6 nr 7 nr 5

Elementy wyposażenia zbiornika

  • właz (żeliwo lub stal nierdzewna)
  • poręcze zewnętrzne
  • drabina złazowa
  • pomost obsługowy
  • stopa sprzęgająca dla pompy
  • górny wspornik prowadnic
  • prowadnice do opuszczania pompy
  • nasadka strażacka
  • łańcuchy do pomp
  • łańcuch do czujników poziomu
  • kominki wentylacyjne
  • deflektor na napływie ścieków
  • zawór płuczący lub obieg płuczący (w opcji dodatkowej)
  • biofiltr kominkowy (w opcji dodatkowej)
  • żuraw z podstawą (w opcji dodatkowej)
  • krata koszowa (w opcji dodatkowej)
  • szyna bezpieczeństwa (w opcji dodatkowej)

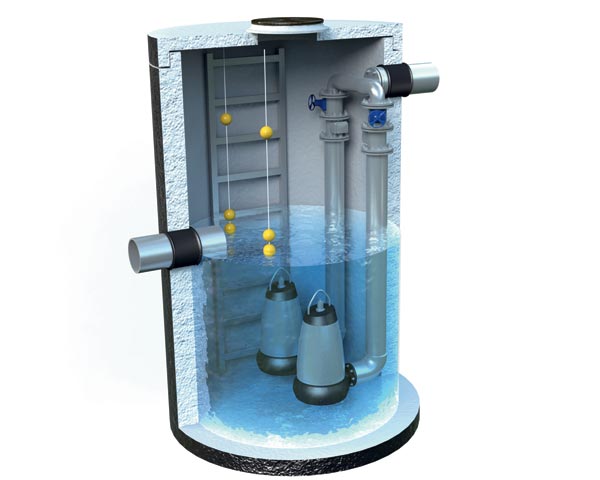

wentylacja_2

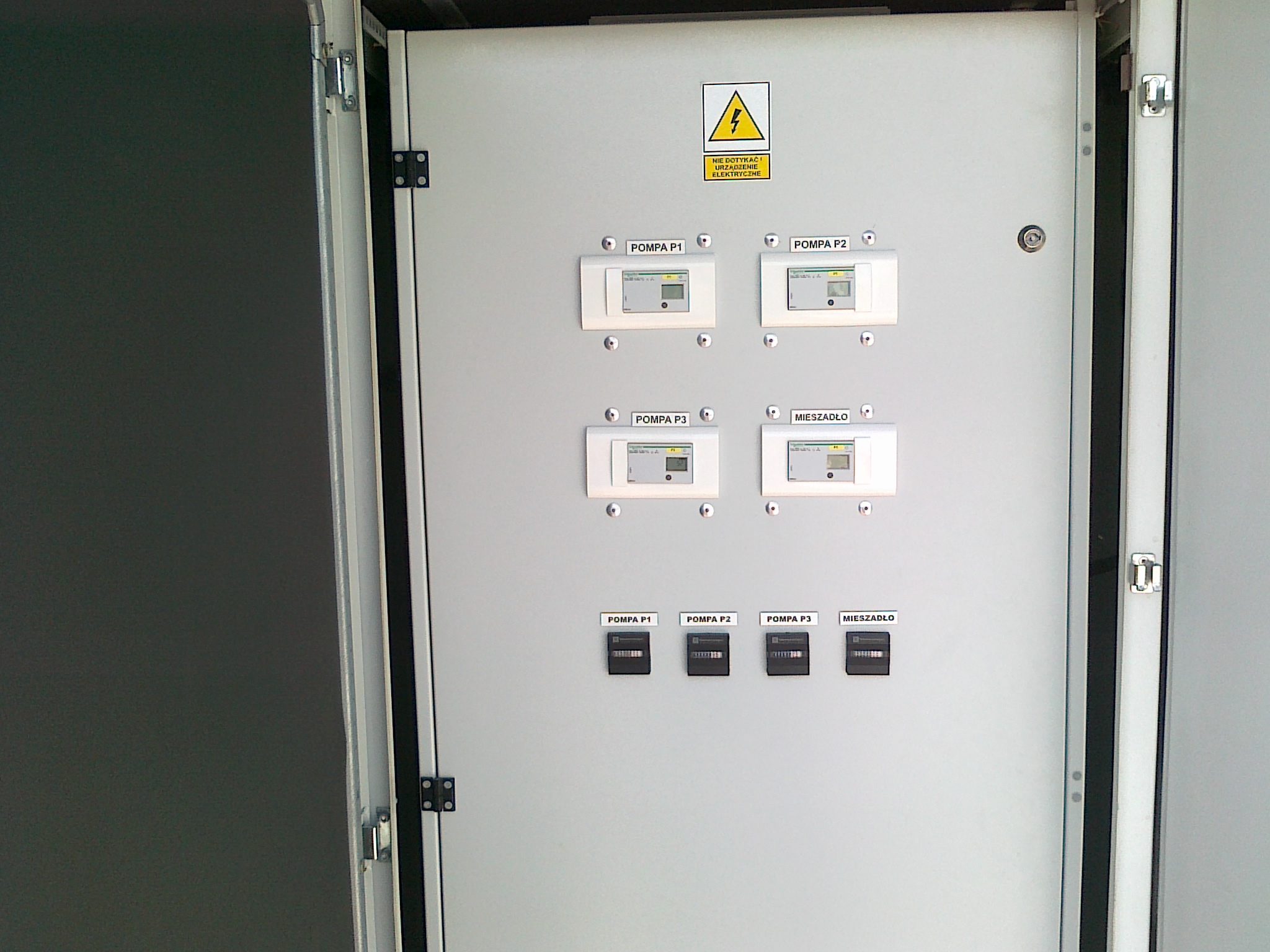

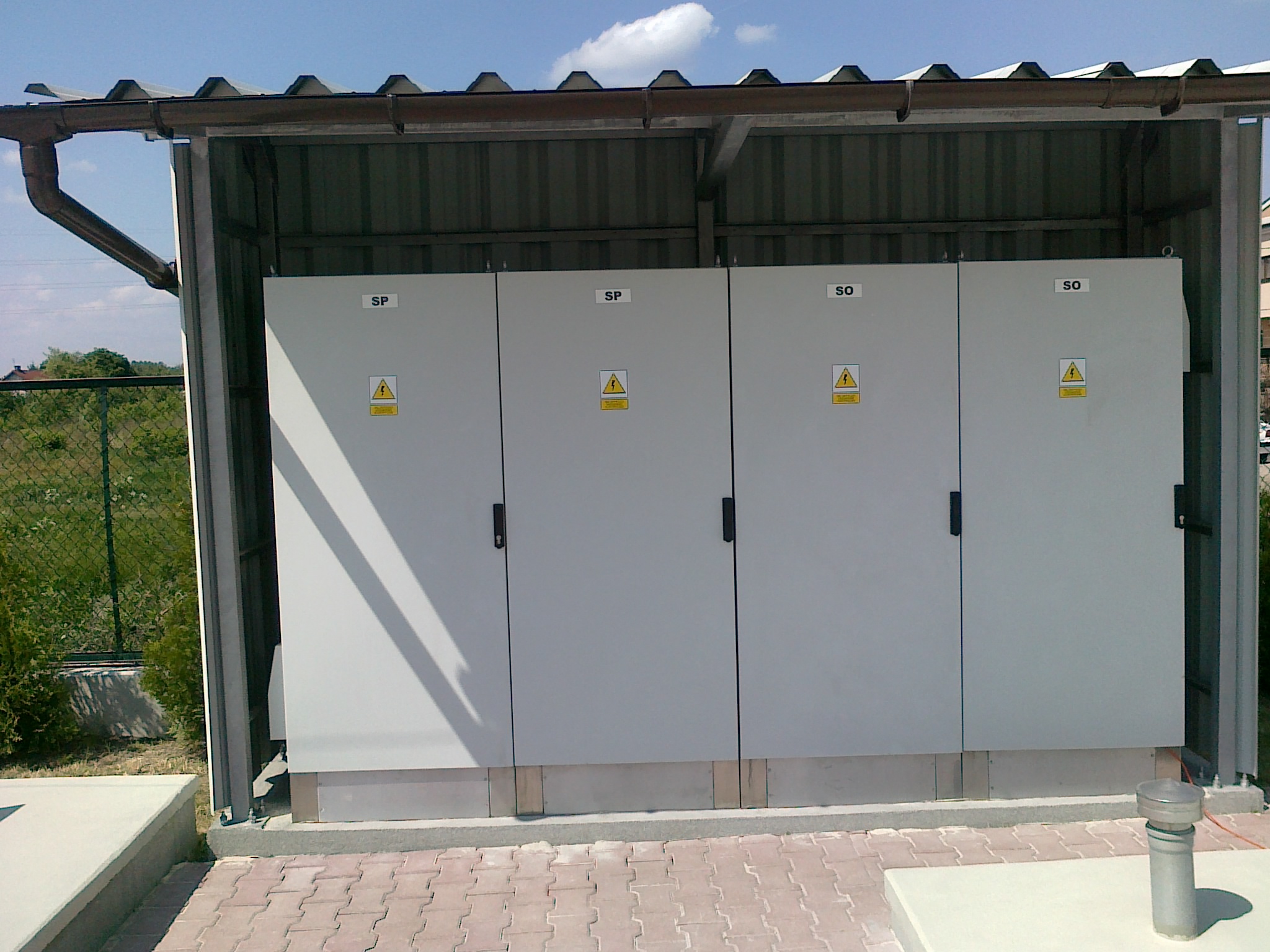

Układy systemów sterowania zabudowywane są w szafie sterowniczej, szafa standardowo montowana jest na pokrywie zbiornika przepompowni lub w dowolnym miejscu obok przepompowni.

Systemy sterowania przeznaczone dla zestawów pomp:

  • jednopompowych
  • dwupompowych
  • trzypompowych
  • indywidualnych systemy pompowe w przepompowniach specjalnych

Załączania pomp realizowane jest wg założonego algorytmu, pomiar poziomów ścieków w zbiorniku odbywa się za pomocą sondy hydrostatycznej + sygnalizatory pływakowe.

Zabezpieczenia oraz funkcję realizowane przez systemy sterowania:

  • zabezpieczenie i kontrola parametrów zasilania sieci energetycznej
  • zabezpieczenia przeciążeniowe dla pomp
  • zabezpieczenia przeciwporażeniowe
  • zabezpieczenia przeciwprzepięciowe klasy C
  • od czujników zabudowanych w pompach (wilgotnościowy, termiczny)
  • załączanie pomp wg określonego algorytmu
  • sygnalizacja stanu awarii (akustyczno – optyczna)
  • załączanie pomp (start – stop)
  • praca pomp (automatyczna/ręczna)
  • system zasilania awaryjnego
  • gniada serwisowe 24V; 230; 400V
  • modem do transmisji danych monitorujących pracę przepompowni (GSM – SMS, GSM – GPRS)

Obudowy szaf posiadają stopień ochrony nie mniej niż IP 54 do IP 66.

nr 8 nr 9

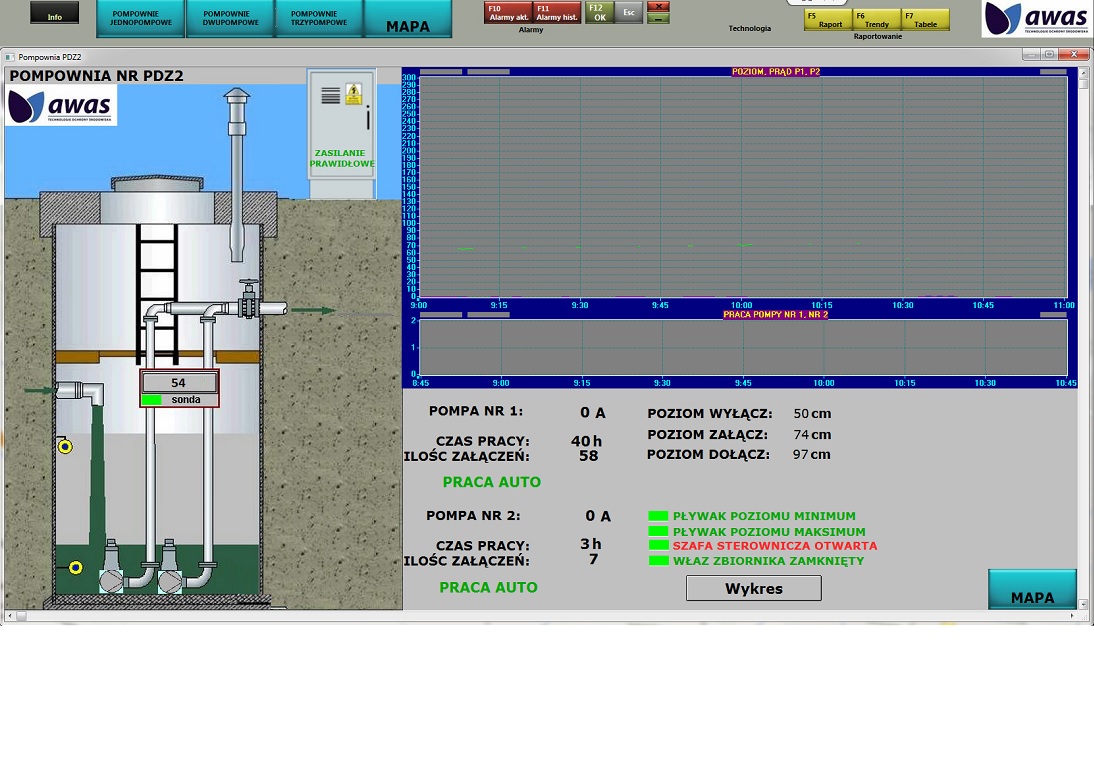

Dodatkowo oferujemy kompletne systemy monitoringu pracy przepompowni w opcjach (GSM – SMS, GSM – GPRS, transmisja radiowa), wraz ze stacjami bazowymi, oprogramowaniem oraz sprzętem PC. Karty SIM po stronie AWAS lub Zamawiającego.

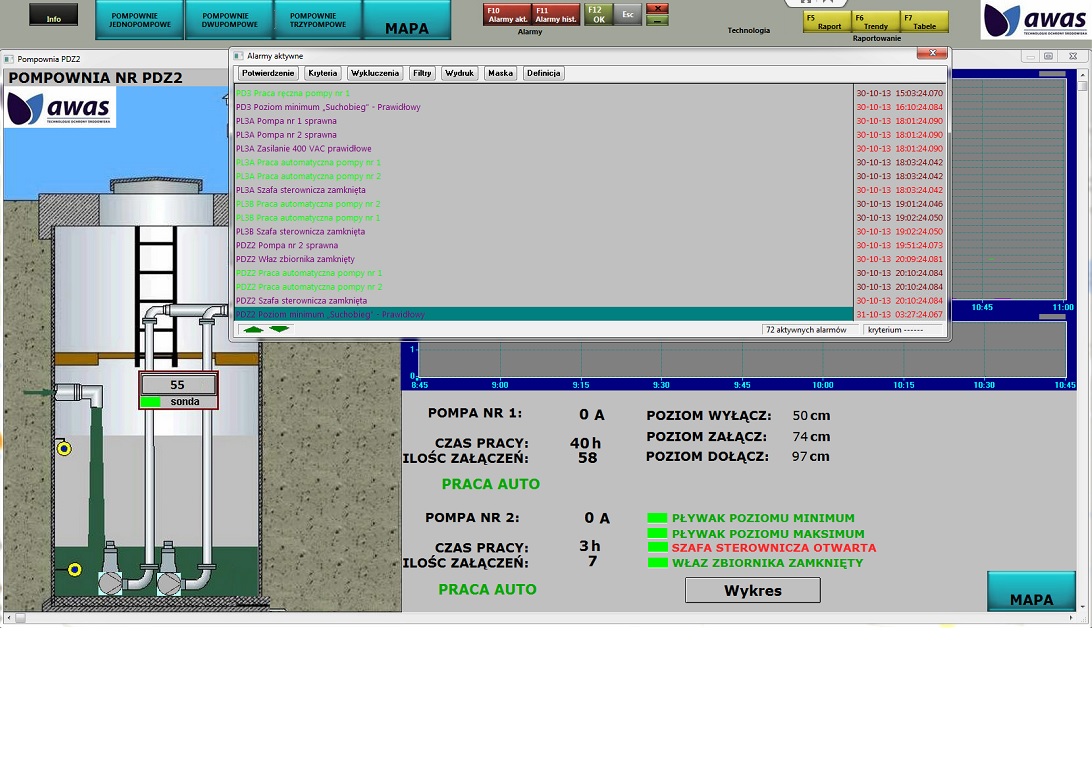

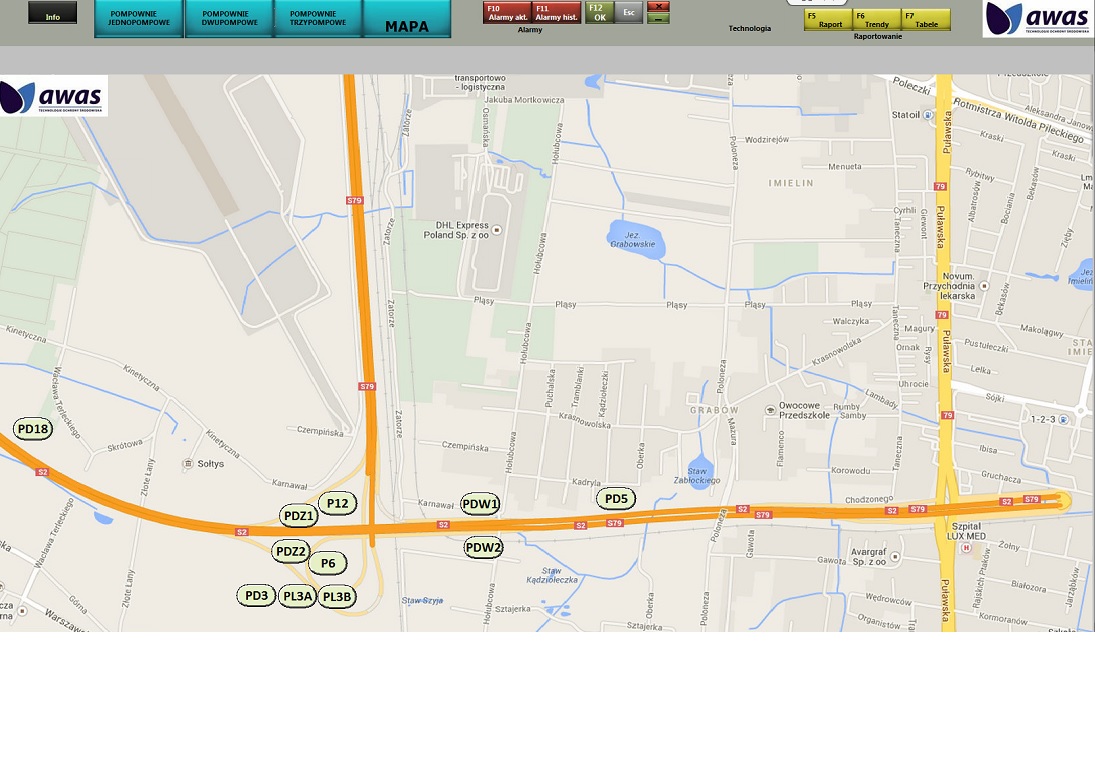

Monitoring S2_pompownia PDZ2 Monitoring S2_pompownia PDZ2_alarmy Monitoring S2_mapa

Na podstawie wypełnionej i przesłanej do AWAS ankiety, dokonamy optymalnego doboru przepompowni zgodnie z założonymi parametrami pracy oraz z zakładanym standard wykonania. Ankieta doboru w PDF.
